輪胎的軟硬度控制得剛剛好，碾壓路面障礙物時，除了能看到懸掛被壓縮，連輪胎也和真實的效果一樣，猶如輪胎里面有真實的氣壓。

最后一章：貨斗與底盤的正式連接
貨斗上面的燈，我們采用了這種好用的磁吸插頭。


建議使用3pin插頭，把正極放中間，負極放兩邊，這樣無論正反接入，都是正確的極性。
不會出現接反插頭燈不亮的情況。



這是另一端的插頭


把它連接到總線解碼器對應的端口上


把插座固定在消聲器后面，這個位置剛剛好


連接貨斗上的燈光系統進行測試


牌照燈也亮了




把貨斗固定在大梁上


這才是正統的UNIMOG底盤，與那些用攀爬車底盤套一個UNIMOG外殼的車有著本質的區別。




車頭與底盤可以做到快速分離
這個設計太棒了




亮燈測試


牌照燈









順利下線！
感謝觀看！

關于UNMOG 3250mm軸距版本的一些印象：

1. 這是一個功能集成度很高的模型，并且具有很強大的功能擴展能力，良好地傳承了UNIMOG本尊的重要特點：多用途多功能全地形
2. 它擁有一流的仿真外觀和豐富的細節，這來自于奔弛的正版授權
3. 不僅僅是外觀，它的前后橋以及傳動系統，均無限接近真實的UNIMOG，比如：推力管傳動結構、門式車橋等
4. 3速波箱的1檔擁有很高的減速比，你可以把它當作“攀爬”模式來使用
5. 非常柔和的油門響應和低速穩定性
6. 前端和后端均支持安裝液壓接口，最多可以安裝4個換向閥
7. 電設布局經過精心設計，設備多而不亂，走線順暢，隱藏度較高
8. 仿真的剛性大梁能模擬真實UNIMOG的大梁扭動特性
9. 懸掛系統擁有較大的行程，四輪貼地性能較好
10. 前后橋擁有差速鎖，并且可進行2驅或4驅切換

UNIMOG與拖車

貨斗安裝就位之后，整體感就出來了，這是一臺真正的卡車——傳奇的UNIMOG。



細節豐富，可以說是360度觀賞無死角

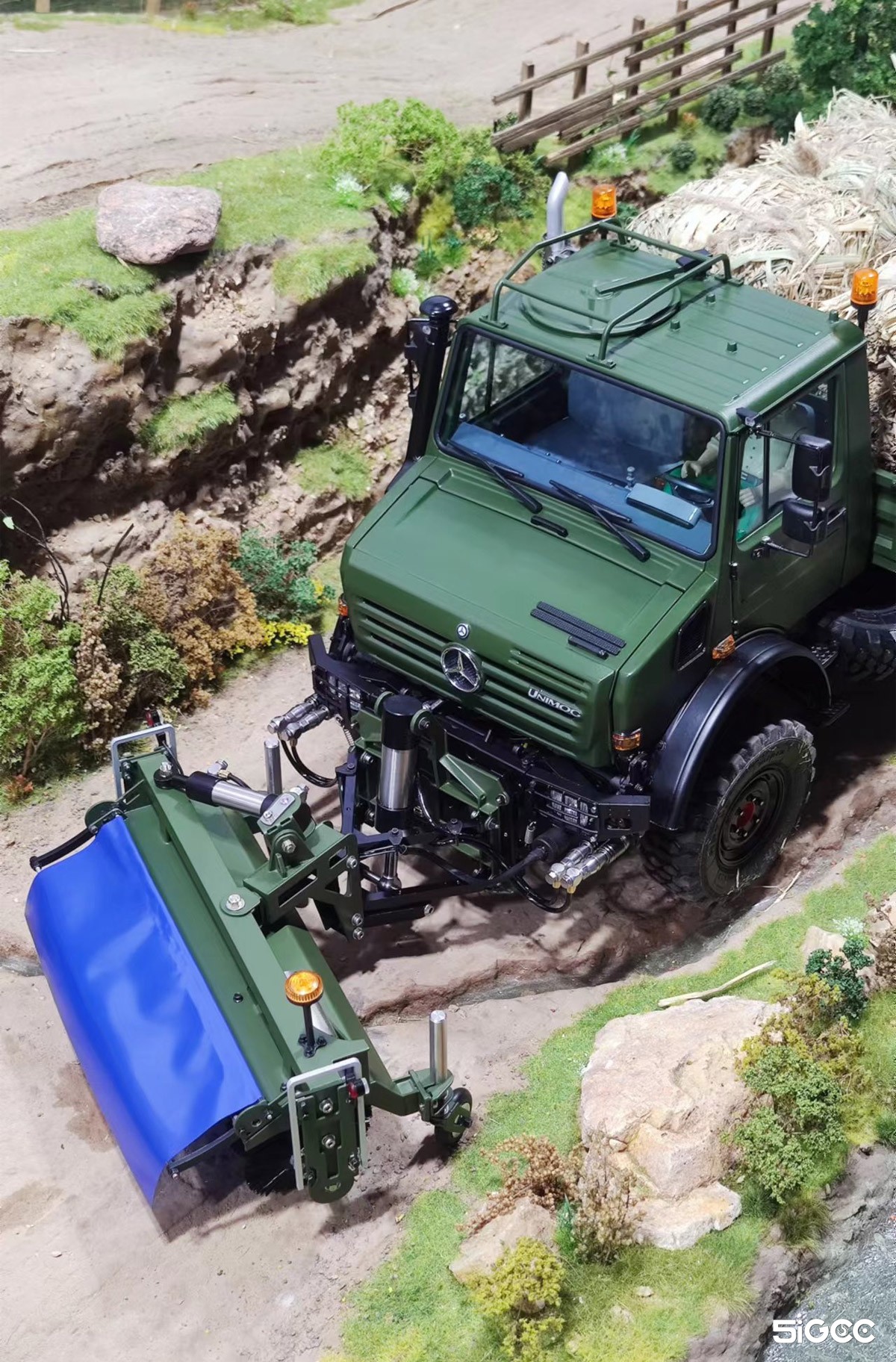

前端還可以安裝掃地機等各種擴展工具

我們?yōu)檫@臺UNIMOG搭配的是固定式的貨斗。
UNIMOG是可以選裝3向液壓自卸貨斗的，該版本的貨斗結構更加復雜，可玩性更高。
我們不能想當然地認為貨斗“簡單”，尤其是ScaleART設計的模型，從來就沒有與“簡單”接近過，正相反，ScaleART意味著更加接近“復雜”。



這是固定式貨斗的相關零件
假如沒有說明書，幾乎是無法完成的任務







貨斗底部的加強筋都有獨立的零件組成，和真實的結構十分接近。






把加強筋安裝在一整塊鋁板上，這就是貨斗的底部。






安裝擋泥板




安裝牌照架
可選裝牌照燈




對工具箱進行涂裝處理


這是處理完后的效果


安裝工具箱




安裝側邊燈（這也是選裝配置）




安裝牌照燈并布線




完成后的底板正反面




給牌照燈和側邊燈優化線路，分別串上50歐姆的電阻。


最后變成2根電線頭子，我準備在這里做一個磁吸插頭。




邊燈和牌照燈亮燈測試




把裝飾板安裝到底板上


欄板是鋁合金材料制造的




先安裝頭部位置的欄板


尾部欄板安裝細節


欄板鎖扣




最繁瑣的步驟是安裝欄板上面的篷布掛鉤


使用的是M1.0的螺絲和螺母




需要使用專用工具




裝完的時候大腦會缺氧


給鉸鏈位置抹點油


安裝鉸鏈


先裝尾部的


再裝兩側的
需要不時調整距離和位置，以便正常轉動，同時讓每個邊的銜接更加自然




完成后的整體狀態


貨斗和UNMOG


接下來安裝篷布框架






完成時的狀態



安裝到貨斗上

接下來整理油管、布置線路。











前端有3個液壓回路，要連接6根油管。


連接所有電子設備到接收機
此時狀態為臨時連接狀態，用于調試工作參數和檢查功能是否正常


掃地機電子開關在前序步驟中的接線是有錯誤的，在這里進行修正。
留了一個并聯的藍色線頭，用于將來連接尾部的航空插頭。


對舵機線進行優化，分離出電源線和信號線


把三顆舵機的電源線并聯在一起


目的是減少電線的使用數量
不用擔心電線會過載，舵機的功率并不大，這些電線完全能夠承受。


兩條信號線的長度被延長了，以適應連接到接收機的距離。


布線優化全部完成時的狀態








接下來安裝前面板
我們調整了左側換向閥的位置，使它于右側的閥保持在同一平面，可使前面板的安裝更加牢固。
對于4閥機而言，這里安裝完成后天然就是平的。
所以如果條件允許，建議一步到位，以免將來后悔再加裝，難度頗高。


安裝完成后的狀態




車頭鎖扣拉線的設計很巧妙










鎖扣的位置在后面
控制鎖扣的開關在很順手的前面
通過拉線控制


總線燈的優勢體現得淋漓盡致
在車頭里面，有各種各樣的燈。按照傳統的方法，需要連接非常多的電線。
使用總線燈之后，所有的燈，只通過2根電線來控制。
不僅能減少電線的使用，提升可靠性，而且連接與斷開也變得極為容易。


測量好長度，焊接3pin插針到2pin總線線頭上




把車頭安裝到車架上，只需要連接好接收機天線和燈總線就可以正常工作了。


揭開引擎蓋，你能看到連接到車頭的燈組總線插頭


天窗還沒有安裝，現在是空著的
以及軍用頂?shù)臋跅U也還沒有安裝


增加了一個XT30電源插頭，方便連接第三方電池。
UNIMOG的電池艙空間有限，使用原裝電池是最合適的。


貨斗待組裝之后再安裝
就這樣看，已經很美了，不是嗎？







感謝觀賞！

安裝電子設備，需要特別小心。
尤其對于復雜的電路系統來說，簡化線路與確認功能是非常重要的。


所謂簡化線路，就是把多根功能相同的線匯成一根，避免過多的重復功能的電線的使用。
這樣可以使布線更簡潔，可靠性也更高。
上圖所示的效果，就是把大燈和霧燈的8根線匯成3根線的簡化方法。



用扎帶綁定之后再把電線穿引到后面


這是總線燈的解碼器。
我們把大燈和霧燈連接到它上面對應的端口上


解碼器有一個專用的安裝槽


再安裝這個ScaleART特別設計的分線器，它負責電源的分配，同時還具有其他功能，比如：軟電源開關、電壓電流數據采集等功能。
使用它之后，布線會變得更加簡便，可靠性和美觀度也是非常不錯的。


A和B連接的是限位開關，這個開關在BlueTank上，也就是整臺車的軟啟動的開關。
長按開機，再長按關機。


然后把SM3聲組的電源和喇叭線分別進行連接






再來是連接MFX電調的電機線




安裝一個LED在分電板上


安裝備胎




把尾燈線并聯在一起，然后連接到總線燈的集線器上。


這就是總線燈的集線器


再把CM-5000接收機固定在架子上
把MFX電調的電源線連接到CM-5000的ESC輸出端口


再從分電板把電源線連接到接收機的電源輸入端


并且把油泵馬達連接到CM-5000接收機的MOTOR端口上



這是一個小型電調，用它來驅動掃地機的馬達


把它藏到這個縫隙里



現在看上去還比較亂，因?yàn)椴季�尚未結束。

（敬請期待下次更新）

在本節內容你將看到：后驅動橋、部分電子設備、液壓系統的安裝過程。


在前面的步驟中，我們對彈簧和軸頭裝飾蓋進行了上色處理。
在這個環節我們把它恢復安裝。
這是安裝之后的效果





軸頭蓋的直徑要比輪轂中心孔略大，直接壓入是會造成軸頭蓋漆面損壞的。
因此在安裝軸頭蓋之前，要先用開孔器對輪轂中心孔稍微做一下擴孔處理。


后驅動橋依然是奔弛UNIMOG的經典推力管形式
傳動動被保護在管子里，管子既起到保護傳動軸的作用，也起到動力傳遞的作用。




安裝兩條加強筋


這套UNIMOG有選裝盤式駐車制動器
相當于剎車的功能，但它剎住之后，車輪是完全鎖死的狀態
這個功能在你把車停在陡坡上時特別有用，車不會自行滑動


安裝駐車制動器需要拆掉原有的一些部件


這是制動器的內部零件




只有拆開之后才能安裝它





把制動盤固定在軸頭上




完成安裝


兩條拉線有專門的固定孔固定




最后是安裝后橋的差速鎖


三條拉線都有規范的固定孔


為后橋安裝彈簧


放上推力管連接件


開始對接推力管


安裝后橋止推桿




完成狀態


安裝車輪


把前后差速鎖拉線連接到驅動舵機上


完成狀態


到這個步驟，UNIMOG的底盤就基本成形了


ScaleART UNIMOG的原裝避震器是一個選裝配置，是真正的液壓避震器，帶有很好的阻尼，而且價格不菲。
但在我購車時這個配置還沒有推出，所以這臺車上是沒有的，暫時用國產的代替。
但國產的尺寸要長得多，需要把它改短，而且阻尼效應幾乎沒有，里面是一根彈簧，要把這個彈簧裁短。
因?yàn)橹荒茏屗�在后段發揮一定的支撐使用，前段就起到裝飾作用就好。


這是改短之后的樣子




安裝上去之后正合適




迫不及待的把車頭和車架進行組合
真是太美了！


這臺UNIMOG是帶有液壓系統的版本，提供了3路前置液壓接頭，可驅動掃地機或除雪鏟，以及將來可能會開發的新工具。
因此它帶有3個換向閥。如果是帶有三向貨斗的版本，則會配置4個換向閥。農用版本的短軸UNIMOG也是4個閥，但車尾會多3個路接頭與車頭的3路接頭并聯使用。


三個舵機原本都應該是Hitec 5065MG舵機，但其中一個5065MG拿走去做別的用途了，這里我使用了THETA和THS921來代替。
THS921的性能要比5065MG好一個檔次，精度、速度、扭力都要比5065MG大。


安裝油嘴




安裝油管




安裝主油管接口


準備安裝底盤上蓋


電子設備將由這塊上蓋來承載


這是聲組的音量調節旋鈕






準備好變速箱的驅動舵機


安裝變速箱拉桿


安裝底盤上蓋


安裝變速箱舵機（其實這個步驟要放到安裝完電調之后再進行）


接下來對保險杠下的油路快接頭固定支架進行優化
因?yàn)橹�前的安裝方法有誤，此時的安裝方法才是正確的：需要用兩顆M1的螺母墊在兩片之間。
螺母非常小，必須使用專用工具。


再把快接油嘴安裝到上面
此時皆為臨時固定，因?yàn)楹罄m(xù)還要接油管


另一邊的支架上除了有兩個油嘴之外，還有多路電線接頭




安裝方法如上


完成后的狀態


這里的具體安裝細節就不公布了
你現在看到的是車頭幾大件的完成組裝后的狀態
這是2/4驅切換舵機和駐車制動器舵機，以及總電源接頭的支架總成。


這塊是一個裝飾板，上面也是有功能的，有一個鎖扣和總線燈的3pin接頭


這一塊就是3路換向閥的總成


把BEC固定在上圖中的位置


再把MFX電調固定好
這個電調擁有10A的驅動能力，與國產動輒100A起步的電調不同，德國電調的標注顯得特別低調。
而且它們的線性表現非常的好，此外電機動行時也聽不到嘯叫聲。


ScaleART在細節方面的考量還是做得非常到位的，連電調的蓋板形狀都有經過專門設計，不僅有美觀的輪廓還有折彎工藝。


最后再把變速箱驅動舵機安裝復原


安裝電源接口支架總成


連接主油管


把主油管引到車頭位置，裁量好合適的長度，然后連接分管。


把分管分別連接到閥門上



再把閥門固定到車架上！

下一節將進行前橋的避震器的安裝
（未完待續）
